在视频监控以及多媒体系统的核心设备当中，矩阵切换器起着“智能交通枢纽”的作用，它对众多信号怎样精确地奔赴指定的屏幕作出决定 。

矩阵切换器的基本构成

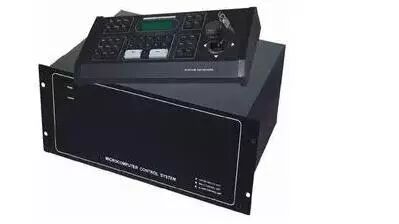

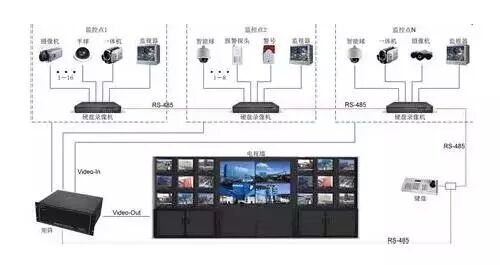

矩阵切换器一般被设计成机箱的样子，前面板设有按键要么是旋钮，后面板各种输入输出接口排列得很密集。它的核心功能是达成信号源的交叉切换，像把1号摄像头的画面切换到3号监视器上去显示。在大型安防监控中心，这类设备是不能缺少的管理工具，它能够把上百路摄像头信号有条不紊地分配到数量较少的监控大屏上。

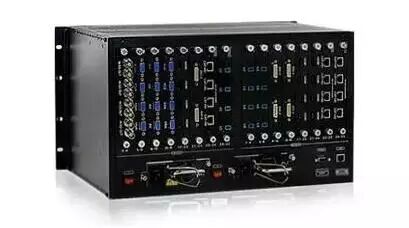

一款具备32路输入以及16路输出规格的标准视频矩阵，其内部是由涵盖控制主板，切换模块还有电源等在内的部件组合形成的。用户借助配套的遥控器或者控制软件去下达指令，矩阵内部的电子开关便会马上产生动作，进而达成信号路径上的更改操作。此类硬件架构为信号切换确保了稳定以及实时性，将软件切换能够引发的延迟或者卡顿问题给规避掉了。

信号接口的多样形态

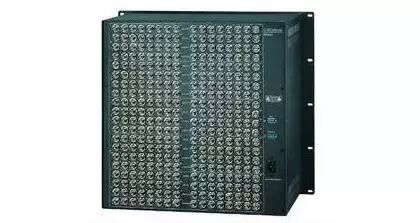

于模拟视频年代，BNC接口属绝对主流，其借由同轴电缆传输复合视频信号。随技术进展，VGA接口开始广泛流行，其承担模拟的RGB分量信号传输任务，多见于早期电脑与投影仪的连接情况。DVI接口的现身标志着数字视频传输迈步起始，其运用TMDS技术，可传输无损耗的数字信号。

HDMI接口现今已然成为消费电子范畴内的标准，其同样是基于TMDS技术的，不过它在一根线缆里同时整合了视频以及音频信号。专业领域之中还会运用到SDI接口，该接口凭借同轴电缆便能够达成百步以上的高清视频无损传输。不一样的接口对应着不一样的线缆以及传输协议，这可是选择矩阵的时候首先要予以考量的因素。

数字视频接口DVI的工作原理

DVI接口信号传输依靠编码芯片与接收芯片配对工作，发送端 encoding chip对显卡生成的并行数字信号予以编码及串行化处理。此处理过程可有效.reduce信号于电缆中传输时所受电磁干扰 。

信号抵达显示设备之后，接收端的芯片予以解码，把串行信号还原成显示器能够识别的并行信号。DVI接口存有多种类型，诸如仅支持数字信号的DVI - D，同时支持数字与模拟信号的DVI - I等。使用DVI - I接口的显卡常常会附带一个DVI转VGA的适配器，用以连接老式的模拟显示器。

模拟与数字显示的本质差异

模拟显示技术的典型代表，是往昔的CRT显示器。显卡把数字图像信号，经由数模转换芯片，变成连续的电压信号。这些具变化的电压，去控制显示器内电子枪的发射强度，进而使荧光屏上的红绿蓝荧光粉发光成像。

整个链条呈现出连续的模拟进程，信号极易遭受到干扰，进而致使图像出现重影现象或者色彩失真状况。然而在数字显示技艺方面，像是LCD或者OLED，显卡输出的径直就是离散的数字信号。显示器接收到这些表征亮度以及颜色的数字编码之后，直接对每个像素点予以驱动，画面精准且稳定。

现代主流接口HDMI的特性

自2002年发布起HDMI标准，已从1.0版本演进到支持8K分辨率的2.1版本，它有着音视频一线通这个特别便利好处，简化了家庭影院系统的布线，其内部三个TMDS数据通道分别传输视频不同部分，蓝、红、绿分量数据及其附加住处。

配备HDMI的设备具备热插拔以及即插即用的特性，实则是因它所搭载的EDID功能。信号源跟显示器相连之际，双方会自行读取彼此的设备描述信息，进而协商出彼此都能够支持的最高分辨率与刷新率。比如说，一台PS5Console会自动契合4K电视的最佳输出格式。

矩阵技术的演进与分类

原本早期之际的矩阵全都是模拟矩阵，是那种直接去切换就诸如 BNC 或 VGA 这般的基带模拟形式的信号。伴随数字化的浪潮不断推进，数字矩阵开始现身出现了，这种数字矩阵在接入端口的时候要进行模数的转换处理，于输出端口之时又要开展数模的转换操作，并且是在其内部部分是以数字的形式去开展处理以及切换的工作的，如此一来画质的损失会变得更小一些。

如今，虚拟矩阵基于网络 IP 而成，它已成为大型分布式系统的首选，它不再依赖庞大的中央机箱；每路信号借助编码器转为 IP 流，其在以太网上传输，之后由平台软件进行管理和调度；管理员于客户端上，能把任意一个网络摄像头的画面，拖拽至任意一块解码器所连接的屏幕上进行显示。

针对那些正处于规划监控中心或者多媒体会议室阶段的朋友，你究竟是更加倾向于去选择技术成熟且稳定呈现传统特性的硬件矩阵呢，还是更愿意去接纳扩展性更为强大具备网络化特质的IP矩阵解决方案呢？欢迎于评论区之中分享你个人的看法，若是觉得本文存在帮助作用，请给予点赞予以支持。
