设计方案

本集群演播室的视频系统以直播需求为基准，采用了美国草谷公司生产的全部GV高清系列产品进行构建。系统实现了3G解决方案的全覆盖。这种设计确保了画质的高清和系统的稳定运行，为制作高品质节目提供了稳固的基础。所有信号均得到了更高效、更精确的处理，完全满足了现代媒体对画面质量的高要求。

草谷的产品线技术领先，制作工艺成熟。它能很好地适应演播室里各种复杂多变的环境和节目制作需求。无论是新闻直播还是综艺节目的录制，都能确保系统的高适应性和稳定性，进而提高节目制作的成功率。

切换台配置

系统装备了两个GV K-FRAME 7ME级切换器，它们相互作为备用，同时附有GV高清3G视频矩阵作为额外保障。这种双重配置大大提升了系统的稳固性。若主切换器发生故障，系统可立即切换至备用设备，确保节目播出不受干扰。

每个演播室都装备了两个控制面板，一个是3M/E级别的，另一个是2M/E级别的。这两个面板分别与不同的切换台主机相连。在节目制作时，它们互为备份。若其中之一发生故障，另一台能立即接替工作，保证节目制作顺利进行。

信号调度

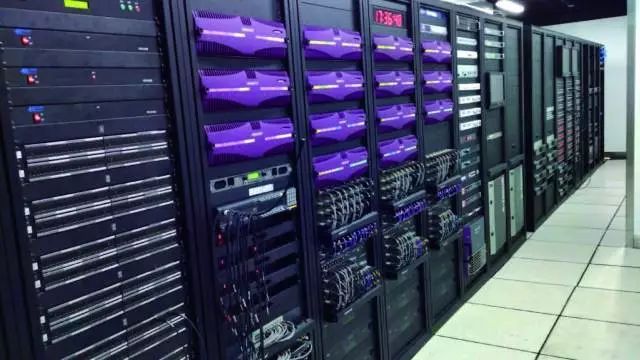

信号都需通过一台GV高清3G视频矩阵进行分配，该矩阵主机箱高达8个RU，配备144个输入端和288个输出端。这些端口均能处理包含音频的3G/HD/SD SDI信号。矩阵设计为模块化，输入与输出模块各自独立，这种设计降低了风险，即便某个模块出现故障，也不会干扰到信号的正常调度。

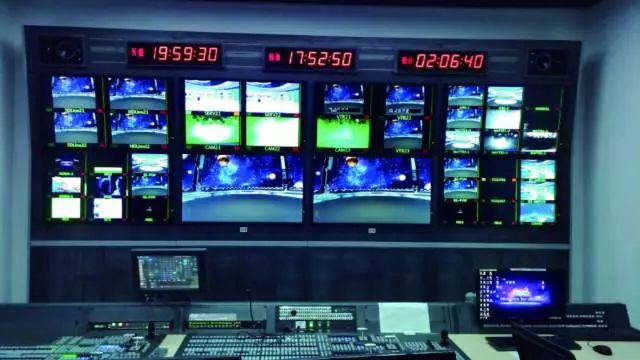

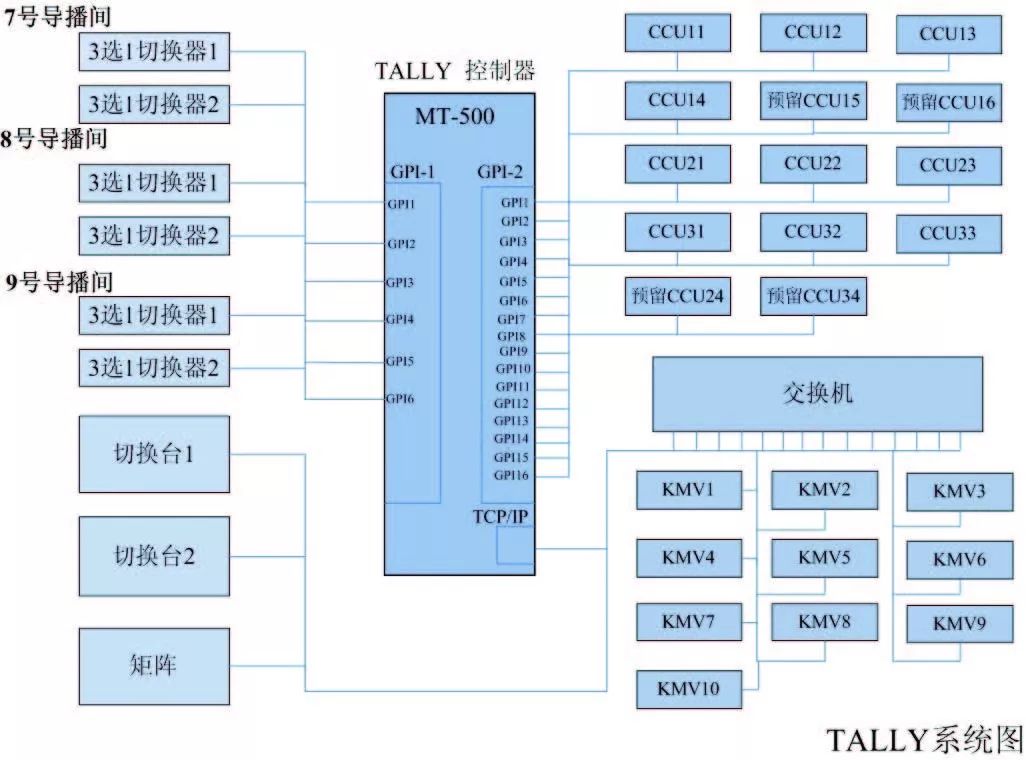

144路矩阵的信号输出，通过10台KMV-3911-16×2-K画面分割器各自分配。这些分割器具有双头输出特性。信号被送至三个演播室，用于大屏幕展示。每台分割器可输出16个画面，保证每个演播室能呈现48路画面。此配置使得工作人员能更便捷地全面监控所有信号源，及时掌握制作进度。

操作面板特色

演播室内，3M/E和2M/E操作面板在节目制作时能互为备用，保证制作顺利进行。工作人员能根据实际情况灵活选择使用哪个面板，以免一个面板出问题导致工作中断。

每个操作面板都配备了独立的触摸屏，该屏幕用于系统设置。通过触摸屏，工作人员能快速且轻松地调整和设定系统参数，这样做能提高操作效率，满足节目频繁更换的需要。

外来信号处理

系统特别配备了X100双通道帧同步器来处理外来信号，该设备融合了格式转换与信号处理两大功能。它能够高效应对不同格式和速度的外来信号，确保这些信号与系统内其他设备相匹配，进而维护信号的高质量和稳定性。

这些处理器能将接收到的信号转换，使其成为适合演播室使用的格式。这样做可以避免因信号不兼容导致的画面显示问题，确保节目画面的整体质量不受影响。

系统同步与供电

同步信号系统配备了丰富的备用资源，主要依靠泰克公司的TG-8000同步信号发生器作为核心设备，辅以一台ECO-8000同步信号自动转换器来构建。一旦主设备出现故障，自动转换器能迅速切换到备用设备，保证系统同步不受干扰，避免画面和声音不同步的情况发生。

系统中的关键设备，诸如主备切换台、视频矩阵、应急切换器及外围设备机箱，均配置了双电源系统。这两路电源分别接入不同线路的UPS配电。如此一来，若其中一路电源发生故障，设备仍能保持正常运行，防止因电源中断而造成节目制作的中断。控制室内，OCP监控摄像机的图像信息由LQM-171W-4型四画面分割液晶监视器呈现。该监视器具备同时展示四路摄像机信号的功能，这有助于我们进行有效的实时监控。
